移動式クレーン装着型 高々度作業用とう乗設備 SKY BOX（スカイボックス）
スカイボックスは従来の高所作業車では出来ない範囲をカバーするために製作されました。
移動式クレーンに装着し、クレーン運転士が搭乗者の無線連絡によって慎重に正確に指定の場所に近づけます。

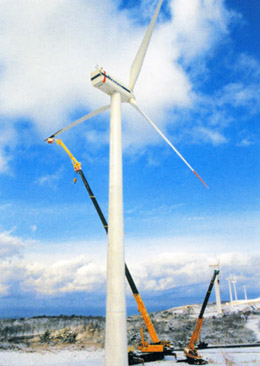

大型構造物のドーム、工場、ビル、サイロ、タワー、橋梁、風力発電機等の（高さ30m〜100m）クラスの保守点検作業に対応できます。
その他、テレビ中継や空中写真撮影にもご使用頂けます。
油圧クレーンをベースマシンとして使用することにより、とう乗者が高さにおいても、作業半径においても、より安全で充分な作業が保障されます。
安全面においては、スカイボックスを装着した状態でも、搭載荷重に応じて移動式クレーンとしてのモーメントリミッタが作動しますので安全に作業が出来ます。

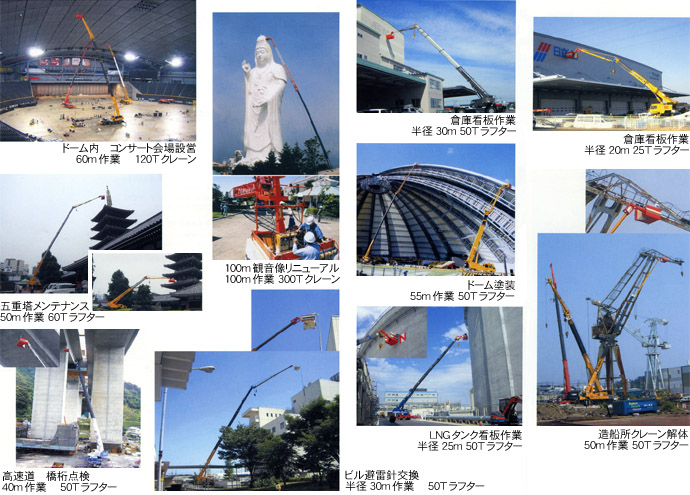

スカイボックス 各種作業

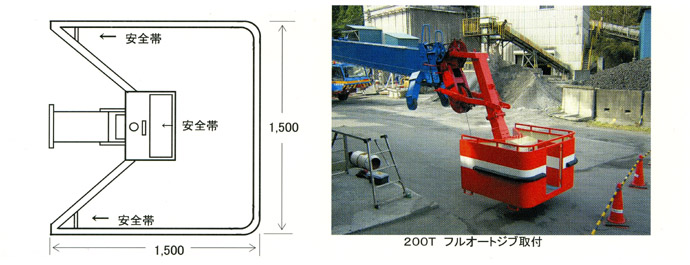

SS-150 寸法図
ボックスの外側は鋼板で囲い、高所においての搭乗者の風よけと恐怖心を少なくしています。
スカイボックスの特徴として
- 油圧式クレーンの25T以上の各メーカーの機種に取付けできます。
- メインブーム及びジブブームに取付けられます（25T.35Tは1段ジブのみです）。
- ボックスの取付けにあたっては、クレーンの改造の必要はありません。
- ボックスは常時自動的に水平状態を保持します。
- ボックスはバッテリー（12V×2）で起伏、旋回のシリンダーを駆動します。
- バッテリーはフル充電で3日〜7日間位使用出来ます。
使用上の注意
労働省労働基準局安全衛生部安全課による見解 H.5
- 既存の高所作業車では対応出来ない作業についての限界使用を望む。
- とう乗する作業員は必ず安全帯を着用し、ボックス内からの転落を防止すること。
- とう乗者についての資格要件は特にない。
- とう乗設備と、とう乗者との総重量の1.3倍に相当する重量に500kgを加えた値が当該移動式クレーンの定格荷重をこえないこと。
主要諸元
| 型式 | SKY BOX SS-150 |
| 寸法 | 縦 1.5m / 横 1.5m / 高さ 1.1m |
| 積載荷重 | メインブーム取付時 300kg（搭乗者含む） / ジブブーム取付時200kg（搭乗者含む） |
| 材質 | 鋼管フレーム 鋼板張 |
| 本体重量 | 420kg |
| 駆動電源 | バッテリー（12V）×2台（DC24V駆動） |
| 水平保持機構 | 傾斜計による自動水平維持装置 傾斜角（0°〜85°） 動力：電動油圧シリンダ |
| 旋回機構 | 旋回範囲：右45°左45° / 動力：電動油圧シリンダ |
| 安全帯取付部 | ボックス中央部 / 後部右左に設置 |
| 型式 | SKY BOX SS-300 |
| 寸法 | 縦 3m / 横 1.5m / 高さ 1.0m |
| 積載荷重 | 700kg |
| 材質 | 鋼管フレーム 鋼板張 |
| 本体重量 | 2000kg |
| 駆動電源 | バッテリー（12V）×4台 |
| 水平保持機構 | 傾斜計による自動水平維持装置 動力：電動油圧シリンダ |
| 旋回機構 | 旋回範囲：右180° / 動力：電動油圧シリンダ |
| 安全帯取付部 |
